PATTERNGEN PG-X8 ∗ szoftver kísérleti és szerviz célokra
Tulajdonságok
A PG-X8 Digital Pattern Generator külső egységek vezérlésére szolgáló digitális mintázat-generáló. A szoftver négyszögjelek előállítását végzi a felhasználó által előzetesen meghatározott mintázat és jellemzők alapján. 8 Digital Output (D/O) vonal nagy sebességű vezérlését képes ellátni az előre preparált bináris sorozatok alapján.
A rendszer a saját fejlesztésű PS típusjelű pattern generátor egységeink mellett képes kezelni az ismertebb gyártók ilyen célú hardvereit is. A maximális bit-frekvencia a felhasznált hardvertől függően változhat.
Főbb jellemzők:
8 szinkron működésű D/O vonal vezérlése
Könnyen használható, hatékony szerkesztő funkciók a kivánt mintázatok gyors és egyszerű kialakításárhoz
A mintázatok létrehozása és szerkesztése során számtalan szerkesztőfunkció áll rendelkezésre, melyek segítségével bonyolult és összetett, több csatornás mintázatok is gyorsan kialakíthatóak. A mintázatok futó generálás alatt is módosíthatóak, a módosítások - beállítástól függően - azonnal érvényesítésre kerülhetnek. Gyorstesztelés segít a keresési feltételként megadott logikai együtállások (interferenciák) kiszűrésére, ill. előfordulásuk pontos idejének és számának detektálására.
A közvetlen - kézi - indításon kívül lehetőség van szinkronizált, triggerelt indítás/leállítás aktiválására is.

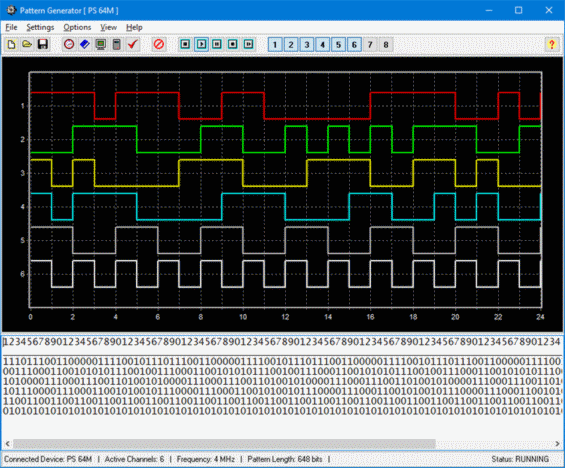

A mintázatok egymástól függetlenül programozhatók, és azonos órajellel szinkron küldhetők ki a vezérelt készülék segítségével. Az egyes csatorák külön-külön ki/bekapcsolhatóak (akár futás közben is). A mintázat szerkesztése történhet a grafikus kijelzőn egér segítségével, mely esetben a LO/HI állapotok között lehet az egyes bitekhez tartozó görbeszakaszokat billenteni, vagy lehetséges az alsó szövegmezőbe direkt módon beírni a kívánt logikai állapototkat "1" és "0" formában is.
A szövegmezőben az egyes sorok az egyes csatornákat reprezentálják, az ide beírt vagy itt módosított értékek azonnal frissítésre kerülnek a kijelzőn is. Ez igaz visszafelé is, tehát amennyiben a kijelzőn történik a módosítás, akkor az megjelenik a szövegmező pattern szekvenciájában is.
A bináris pattern szekvencia egy egyszerű copy/paste segítségével bármely szövegszerkesztőbe átmásolható, ill. onnan behelyezhető a programba.
