LAN-04 COMPLEX * tesztállomás kardiovascularis metabolizmus mérésére és kiértékelésére

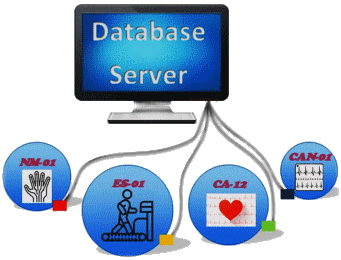

A LAN-04 rendszer egy LAN-környezetbe szervezett komplex tesztmunkaállomás, amely kardiológiai és neurológiai mérőrendszereinken (Cardiosys, Ewing Tester, Neurometer, Ergostress) alapul. A munkaállomásokat egy adatbázis-kezelővel ellátott szerver szolgálja ki, és ezen kaptak helyet a mérő- és kiértékelő szoftverek is, ezen felül a mérés során rögzített felvételek és mérési eredmények is itt kerülnek tárolásra. A rendszer integrált adatbázis-kezelő szoftverrel rendelkezik a felvételek és a kiértékelt adatok kezelésére. A munkaállomás szabadon konfigurálható.
Az online automatikusan kiértékelt adatok orvosi jelentés formájában kinyomtathatók.
A vizsgálatok asszisztensi szintű képesítéssel végezhetők.
MUNKAÁLOMÁS MODULOK

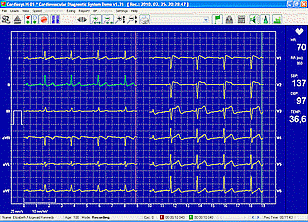

Cardiosys modul: EKG-vizsgálat és felvételezés 12 csatornán, vérnyomásméréssel együtt. Automatikus kiértékelés 60 sec EKG-felvételből (RR, HR, HR-SD, Pduration, PR, QRS, QT, QTcb). A kiértékelt adatok orvosi jelentés formátumban kinyomtathatók. Az EKG felvételek automatikusan tárolásra kerülnek a kiértékelt adatokkal együtt, a betegazonosítóhoz kapcsolva. A mentett felvételek később újra megnyithatók a szoftverben és offline módban kiértékelhetők (normál és átlagolt EKG, QT, QTV, QTD, HRV).

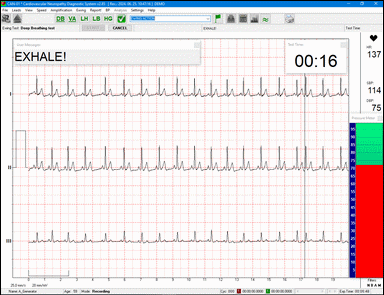

Ewing Tester modul: A kardiális autonóm neuropátia (CAN) a metabolikus betegségek leggyakoribb korral összefüggő mellékhatása.
A mérőrendszer a Ewing-teszt algoritmusait használja:
A mérés és kiértékelés automatizált, az eredményt a mért értékek és hozzájuk rendelt pontszámok reprezentálják. A kiértékelt adatok orvosi jelentés (vizsglati lap) formában kinyomtathatók. A felvételek automatikusan tárolásra kerülnek a kiértékelt adatokkal, a betegazonosítóhoz kapcsolva. A tárolt felvételek később újra betölthetők és offline módban kiértékelhetők.

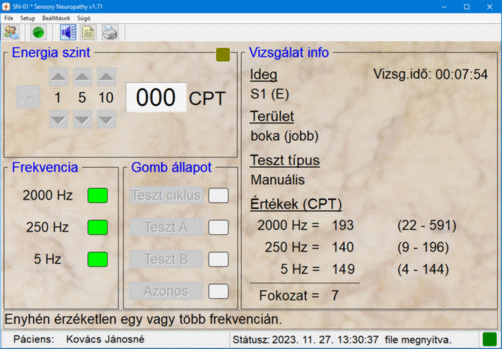

Neurometer modul: A perifériás érzőideg-funkciók állapotának kvantitatív értékelése. A perifériás neuropátiás vizsgálatokat elsősorban a végtagokon, noninvazív módon, a testfelületre helyezett elektródákkal végzik. A rendszer alkalmas minden szenzoros idegpálya tesztelésére (az adott térkép alapján), kibocsátott szinuszos áram impulzusok segítségével.
A kibocsátott ingerimpulzusok intenzitása 0,01 és 9,99 mA között változtatható három fix frekvencián, a vizsgált rostoktól függően (vastag mielinhüvely nélküli rost 5 Hz, vastag mielinhüvelyes rost 250 Hz, vékony mielinhüvelyes rost 2000 Hz). A szoftver a klinikai gyakorlatban elfogadott CPT értékeket szolgáltatja (1 CPT = 0,01 mA). A mérés lehet: Manuális, Automatikus. Az értékelés automatizált, az eredményeket iránymutató pontszámokban adják meg, és kinyomtathatók orvosi jelentés formátumban. A kiértékelt adatokat a rendszer automatikusan tárolja a betegazonosítóhoz kapcsolva, és offline módban újra megnyithatók.

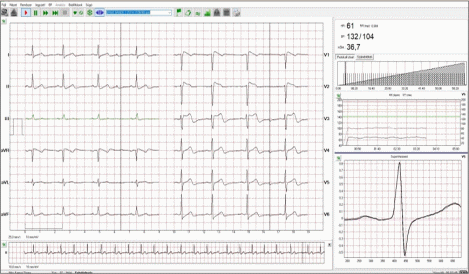

Ergostress modul: A szoftver terheléses tesztek lefolytatására alkalmas mind futópad mind kerékpár csatlakoztatással. A mért EKG jelek és vérnyomás adatok telemetrikusan kerülnek továbbításra a monitorozást és kiértékelést végző egységhez. A nem invazív vérnyomásmérés edzés közben (9 km/óráig érvényesítve) futópadon/kerékpáron, és online jelenik meg 1 vagy 2 monitoron. A listából 2, 4, 8 számított EKG paraméter trendjei tetszés szerint ábrázolhatók. Aritmia riasztás és terhelés előrejelzés segítik a teszt biztonságos lefolytatását.
A szabványos terheléses protokollok listából tölthetők be (pl. Bruce, Cooper stb.), de lehetőség van saját protokollok tervezésére és elmentésére is.
A rendszerhez opcionálisan Cortex ergospirometria is csatlakoztatható.
A 12 elvezetésből az egyes terhelési lépcsőkhöz 6 amplitúdó-alapú (pl. P, Q, R mV) és 11 idő alapú (pl. QT, RR, ST ms) trend, valamint a primer EKG ciklusok átlagolt primer görbéi (superimposed) jeleníthetők meg a kiválasztott elvezetésről, ezen felül a vérnyomásértékek is figyelemmel kísérhetők. A mérési eredmények kinyomtathatók és az így nyert vizsgálati eredmények PDF, CSV és TXT formátumban automatikusan külön elmentésre kerülnek. A teszt során felvételezett EKG görbék a protokoll terhelési lépcsőihez markerezve kerülnek elmentésre. Az elmentett felvétel később visszatölthető és offline módban újra kiértékelhető (pl. átlagolt EKG, QTRR/HR, QT variabilitás, QT-diszperzió).

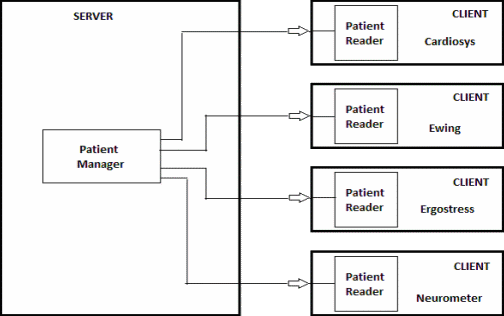

LAN topológia:
A szerver optimálisan egy légtérben (teszthelyen) valósítja meg a LAN-ra kapcsolt különböző mérőegységek összehangolt irányítását és adatkezelését, biztosítva a személyes adatok védelmét. A mérőegységek - mint perifériák - 4 portos network switch segítségével fix hálózaton keresztül, önálló számítógépként csatlakoznak a központi szerverhez. A mérést vezérlő szoftvermodulok automatikusan letöltésre kerülnek a perifériák bejelentkezésekor elküldött kód alapján.

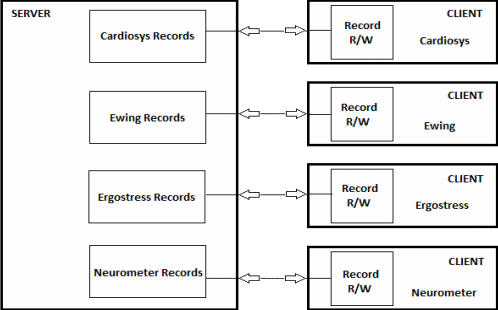

Adattárolás:
A felvételezett görbék és az automatikusan kiértékelt adatok a LAN kommunikációs porton keresztül a szerver számítógépre kerülnek, és a vizsgált páciens személyes adataihoz kapcsolva tárolódnak. A szerver kezeli a páciens adatbázist, az elmentett felvételeket, valamint a nyomtatási funkciókat is.
